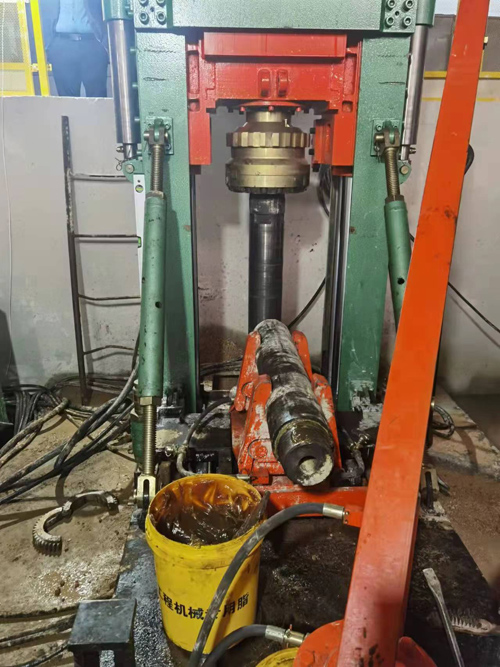

ZFY反井鉆機技術特性
- 發布時間：2022-08-09
- 發布者： 小編
- 來源： 本站
- 閱讀量：774
1、主要性能：
反井鉆機以正向鉆出導孔，反向擴孔方式進行作業。
鉆機主機輸出一個扭矩和一個壓力。扭矩驅動鉆具系統旋轉，壓力使鉆具系統的刀具對待破碎巖石面產生正向壓力。破巖刀具在旋轉扭矩和正向壓力共同作用下破碎巖石達到進尺、完成建并工作。
2、主要參數：
表一：基本參數
鉆機 型號 基本參數 | ZFY0.9/90（ZLFY—90） | ZFY1.2/100（ZLFY—120） | ZFY1.4/200（ZLFY—200） | ZFY1.4/300（ZLFY—300） |
導孔直徑（mm） | 190 | 244 | 216 | 250 |
擴孔直徑（m） | 0.9 | 1.2 | 1.4 | 1.4-3 |
鉆孔深度（m） | 90 | 100 | 200 | 300 |
出軸轉速（rpm） | 5—33 | 5—33 | 5—33 | 5—33 |
額定扭矩（KN·m） | 7 | 15 | 20 | 36 |
最大扭矩（KN·m） | 15 | 30 | 40 | 70 |
鉆頭需用最大推力（KN） | 150 | 250 | 350 | 550 |
擴孔最大拉力（KN） | 380 | 500 | 850 | 1300 |
鉆孔傾角（0） | 60—90 | 60—90 | 60—90 | 60—90 |
主機重量（包括搬運車）（t） | 4.5 | 6.0 | 8.3 | 10.0 |
主機搬運尺寸（長寬高）（mm） | 1900×950×1115 | 2290×1110×1430 | 2950×1370×1700 | 3000×1810×1740 |
主機工作尺寸（長寬高）（mm） | 2380×1275×2847 | 2977×1422×3277 | 3230×1770×3448 | 3280×1410×3488 |
鉆桿直徑×有效長度（mm） | Φ150×1000 | Φ176×1000 | Φ182×1000 | Φ200×1000 |
鉆孔偏斜率（%） | ≤1 | ≤1 | ≤1 | ≤1 |
電機功率（KW） | 66 | 66 | 86 | 129.6 |
驅動方式 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 全液壓驅動 |
適應巖性 | 巖石單向抗壓強度≤1400Mpa | |||
